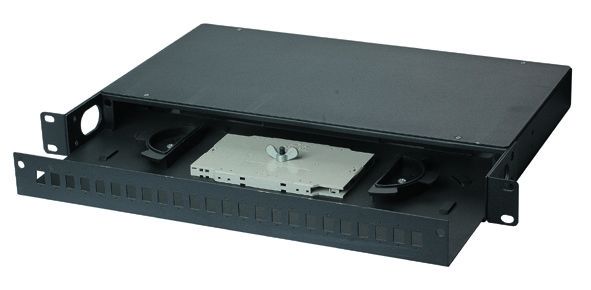

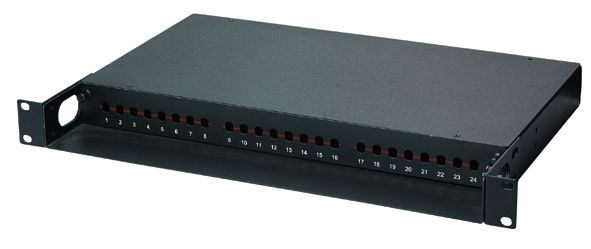

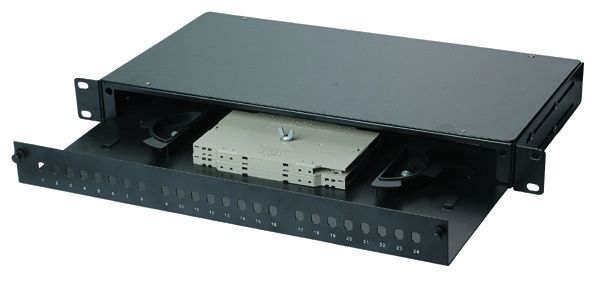

Phân tích sợi quang đa chức năng Nhà máy Flexible Size From China Accept ODM and OEM YH1009

Bộ kết nối sợi quang
(1) Máy kết nối sợi quang loại FC
Bộ kết nối này lần đầu tiên được phát triển bởi Nhật Bản NTT. FC là viết tắt của Ferrule Connector, cho thấy rằng phương pháp củng cố bên ngoài sử dụng một chiếc áo kim loại,và phương pháp buộc là một vòng quayCác đầu tiên, kết nối loại FC, sử dụng pin gốm C C. Một kết nối như vậy có một cấu trúc đơn giản, dễ vận hành, và là dễ dàng để sản xuất.mặt cuối sợi tương đối nhạy cảm với bụi mịn, và phản xạ Fresnel có khả năng xảy ra. do đó, nó là khó để cải thiện hiệu suất tổn thất trở lại.loại kết nối này đã được sửa đổi để sử dụng một chân (PC) với một khuôn mặt đít hình cầu, và cấu trúc bên ngoài không thay đổi, dẫn đến sự gia tăng đáng kể trong hiệu suất mất tích chèn và mất mát trở lại.
(2) Bộ kết nối sợi SC
Đây là một đầu nối sợi quang được phát triển bởi NTT Nhật Bản.Mặt cuối của chân chủ yếu là PC hoặc loại APC nghiềnCác kết nối này là rẻ tiền, dễ dàng để chèn và tháo ra, có biến động nhỏ trong mất tích chènĐộ bền nén cao, và mật độ lắp đặt cao.
Giao diện ST và SC là hai loại kết nối sợi quang. Đối với kết nối 10Base-F, các kết nối thường là loại ST. Đối với 100Base-FX, các kết nối chủ yếu là loại SC.Trọng tâm của đầu nối ST là lộ, và lõi đầu nối SC nằm bên trong đầu nối.
(3) Bộ kết nối Biconic
Đại diện nhất của các loại kết nối sợi quang này được phát triển bởi Bell Labs, Hoa Kỳ.Nó bao gồm hai đầu được đúc chính xác với một phích xi lanh hình nón cắt và một áo khoác nhựa hai nón bên trongCác thành phần nối của hộp mực được kết hợp.
(4) DIN47256 kết nối sợi quang
Đây là một đầu nối được phát triển bởi Đức. Các chân và vòng nắp nối được sử dụng trong loại đầu nối này có kích thước cấu trúc giống như loại FC. Việc xử lý mặt cuối sử dụng nghiền PC.So với đầu nối loại FC, cấu trúc của nó phức tạp hơn, và cấu trúc kim loại bên trong có một lò xo để kiểm soát áp suất, để tránh hư hỏng bề mặt cuối do áp suất phích quá mức.Ngoài ra, độ chính xác cơ học của đầu nối này là cao, và do đó giá trị mất tích chèn nhỏ.
(5) Bộ kết nối MT-RJ
MT-RJ bắt đầu từ kết nối MT được phát triển bởi NTT với cùng một cơ chế khóa như kết nối điện LAN loại RJ-45.Nó được sắp xếp với sợi quang thông qua các chân hướng dẫn được cài đặt ở cả hai bên của tay áo nhỏ để dễ dàng liên lạc với bộ thu quangKết nối bằng máy, sợi đầu kết nối được sắp xếp theo cách sắp xếp hai lõi (khoảng cách 0,75mm) và là đầu nối sợi mật độ cao thế hệ tiếp theo để truyền dữ liệu.
(6) Bộ kết nối LC
Bộ kết nối LC được phát triển bởi Viện Bell nổi tiếng và được làm bằng cách sử dụng một cơ chế khóa jack mô-đun (RJ) dễ sử dụng.Kích thước của chân và tay áo được sử dụng là một nửa kích thước được sử dụng cho SC thông thường, FC, vv, đó là 1,25mm. Điều này có thể làm tăng mật độ của các kết nối sợi trong khung phân phối sợi.Bộ kết nối loại LC đã thực sự chiếm vị trí thống trị, và ứng dụng trong khía cạnh đa chế độ cũng đã tăng nhanh chóng.
(7) Máy kết nối loại MU
Bộ kết nối Miniature Unit Coupling (MU) là bộ kết nối sợi duy nhất nhỏ nhất thế giới được phát triển bởi NTT dựa trên bộ kết nối loại SC được sử dụng rộng rãi nhất.25mm đường kính tay áo và cơ chế tự giữNTT đã phát triển một loạt các bộ kết nối MU với ống kính 1,25mm của MU.Họ có các đầu nối loại ổ cắm (cuộc loạt MU-A) cho kết nối cáp quangCác kết nối mặt sau (dòng MU-B) với cơ chế tự giữ và ổ cắm đơn giản (dòng MU-SR) để kết nối các mô-đun và cắm LD / PD chờ.Với sự phát triển nhanh chóng của băng thông rộng hơn và công suất lớn hơn của mạng sợi quang và ứng dụng rộng rãi của công nghệ DWDM, nhu cầu về các kết nối loại MU cũng sẽ tăng nhanh chóng.
