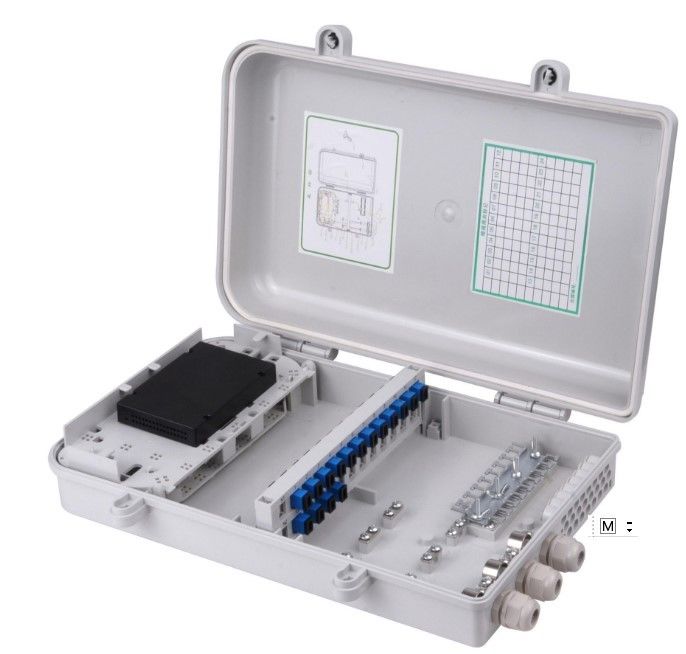

Bộ phân phối sợi quang màu đồng nhất mật độ cao bảo vệ mạnh mẽ YH3029

Tủ phân phối sợi quang công suất lớn với mật độ cao Bảo vệ mạnh mẽ YH3029

Trước khi lắp ráp sản phẩm, các mục sau đây nên được kiểm tra từng phần một để chuẩn bị cho quá trình:
1.1 Cấu trúc phải đáp ứng các yêu cầu về cấu trúc sản phẩm của mô hình này và đáp ứng các yêu cầu lắp đặt 19 inch, 21 inch và 23 inch.
1.2 Cánh cửa phải có khả năng xoay linh hoạt ở góc lớn hơn 110°. Cánh cửa không nên bị hư hại trong quá trình xoay. Cơ thể của đơn vị không nên bị va chạm sau khi lắp ráp.Không nên có sự rung động đáng kể sau khi khóa cửa.. Phương pháp kiểm tra: tay đẩy khóa nhẹ nhàng đẩy và kéo, số lượng chuyển động không vượt quá 2mm
1.3 Khoảng cách giữa cửa và cửa và cửa và khung không được lớn hơn 2 mm
1.4 Phối thợ hàn tủ phải chắc chắn, hàn phải mịn màng và đều, không nên có mài mòn hàn, vết nứt, cắt giảm, phun rắc, lỗ chân lông và các hiện tượng khác, hàn nên được làm sạch.Các
1.5 Sau khi xử lý bề mặt của tủ, bề mặt của bộ phim sơn nên mập, sáng màu, màu đồng đều, mịn và mịn, và các dấu vết chải, nếp nhăn, lỗ chân, mụn,vết sẹo, dấu vết, dấu vân tay, vết cắt và dính không thể nhìn thấy bằng mắt thường.
Ứng dụng thiết lập và vị trí của đơn vị
1 báo động được lắp đặt ở phía trên của cột lắp đặt tủ
2 Đơn vị phân phối điện (đáp ứng yêu cầu lắp đặt 19 inch) được lắp đặt bên dưới thiết bị báo động.Đơn vị phân phối điện AC đang hoạt động
3 Vị trí lắp đặt của PDU dọc thường là phía sau của tủ. Về nguyên tắc, nó được lắp đặt ở phía bên phải của cửa phía sau (nhìn vào cửa phía sau của tủ).Nếu có hai PDU đơn, chúng được lắp đặt riêng biệt trên cửa sau.
4 Đơn vị phân phối kỹ thuật số được lắp đặt bên dưới đơn vị phân phối điện. Nếu rack yêu cầu hai hoặc nhiều đơn vị, hai đơn vị cũng phải có không gian ít nhất 1U (1U = 44,45mm).
5 AC và DC switchboard có thể được lắp đặt phía sau tủ theo yêu cầu của khách hàng
6 tấm dây buộc cáp được lắp đặt phía sau cơ thể của đơn vị kỹ thuật số, và vị trí phải ở dưới cùng của phía sau của cơ thể của đơn vị kỹ thuật số.Đơn vị dây điện kỹ thuật số có thể được lắp đặt ở cả hai bênĐĩa dây cáp được chia sẻ.
7 Đơn vị phân phối sợi quang được lắp đặt bên dưới đơn vị kỹ thuật số và phải có khoảng cách gắn 1U hoặc nhiều hơn với đơn vị dây điện kỹ thuật số.Nếu có một giá đỡ đòi hỏi hai hoặc nhiều đơn vị, hai đơn vị có thể được lắp đặt một sau một, và sau đây có thể được lắp đặt.
Khi cáp được đưa vào, tấm cố định cáp được lắp đặt trên tủ và trên bộ phân phối sợi.tấm cố định cáp phải được lắp đặt dưới tủ và dưới đơn vị phân phối sợi. Đồng thời, phải chú ý đến tấm cố định cáp. Không thể lắp đặt ngược lại, phù hợp với hướng của cáp;tấm cố định cáp sợi và đơn vị phân phối sợi không thể ở cùng một mức, nên cách nhau hơn 90mm để tránh nhiễu; nếu lắp đặt của bộ sợi thanh và tấm cố định cáp được lắp đặt ở bên cạnh tủ, vị trí lắp đặt là giống nhau
9 Khi lắp đặt các dây điện kỹ thuật số ở cả hai bên, hãy cẩn thận để không gây nhiễu với tấm cố định cáp ở phía sau tủ.
10 Khẩu điện được lắp đặt dưới tấm cố định cáp khi cáp được đưa vào.Các ổ cắm điện được cài đặt ở phía trên của phía sau của tủ khi cáp là dưới cáp và vị trí cao hơn so với tấm cố định cáp.
11 Đơn vị dây chuyền tích hợp được lắp đặt bên dưới đơn vị cuộn sợi
12 Đơn vị phân phối kỹ thuật số và đơn vị dây điện tích hợp Cáp nối đất kết nối với tủ thùng đồng nối đất
Khoảng cách lắp đặt tầng 13 theo yêu cầu của khách hàng, nếu khách hàng không yêu cầu, sự phân bố và lắp đặt trung bình trong không gian còn lại
14 Mô-đun quạt được tập trung trên đỉnh của tủ
15 Các ống dẫn dây cáp đơn hoặc các tấm thắt dây cáp được lắp đặt ở phía bên trái của cửa sau (đối với cửa sau của tủ).người khác được cài đặt ở phía bên trái của tủ (nhìn vào cửa trước của tủ).
