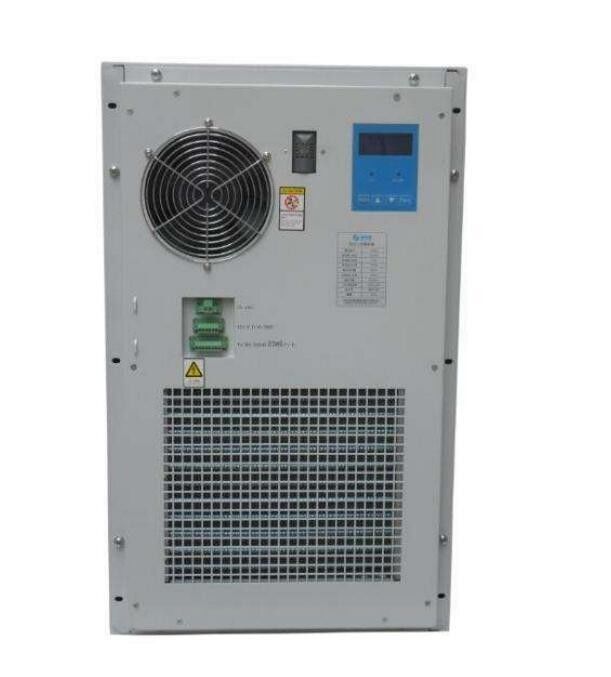

Phòng đựng điện từ liên lạc điện từ Kháng nước Flexible Size YH9008

Phong cách linh hoạt kích thước điện từ chống nước thông tin Rack Cabinet YH9008

Các ổ cắm nên sử dụng các ổ cắm một pha nối đất hai cực đáp ứng các yêu cầu của GB 1002,và cũng có thể sử dụng ổ cắm một pha nối đất hai cực C9/C10 (IEC 60320 C13/C14) đáp ứng các yêu cầu của GB 17465.1Không nên sử dụng ổ cắm phổ quát (Hình).

Hình 2 cực nối đất ổ cắm một pha (~ 250V 10A)
Các yêu cầu liên quan bao gồm:
- Cây sợi ổ cắm phải có độ dẫn điện tốt và độ đàn hồi cơ học, và có khả năng chống mệt mỏi tốt, chống mài mòn,và khả năng chống ăn mòn (được đề xuất vật liệu đồng phốt pho thiếc); lực tối thiểu cần thiết để kéo một phích đơn từ ổ cắm phải ≥ 30N,Để ngăn chặn vòi tự động rơi ra trong khi sử dụng bình thường hoặc do va chạm nhẹ dẫn đến tiếp xúc kém.
¢ Các ổ cắm nên sử dụng các bộ phận tiêu chuẩn mô-đun để tạo thuận lợi cho việc lắp ráp và tháo dỡ mô-đun thay thế.
- Điện số của ổ cắm là 10A. Trong các trường hợp đặc biệt, 16A có thể được chọn; các jack nằm theo thứ tự của mặt đất trên (PE), trái không (N) và pha phải.
Nhiệt độ tăng
Khi đơn vị phân phối điện được kết nối với dòng điện định giá, nhiệt độ tăng của ổ cắm, đầu cuối và kết nối an ninh không được vượt quá 55 °C,và sự gia tăng nhiệt độ của công tắc không khí và vỏ an toàn không được vượt quá 40 °C.
Chứng nhận
Tất cả các bộ phận điện như các khối đầu cuối, ổ cắm và các thiết bị bảo vệ phải đáp ứng các tiêu chuẩn an toàn điện quốc gia có liên quan và có chất lượng đáng tin cậy; trong số đó, ổ cắm,Các khối đầu cuối, và các thiết bị bảo vệ quá điện và mạch ngắn phải vượt qua chứng nhận 3C quốc gia.
Đăng đất, dây cáp và phụ kiện điện khác
Một thiết bị nối đất đồng đều (hoặc một thanh đồng nối đất với diện tích cắt ngang ≥ 36 mm2) nên được lắp đặt trong tủ.Tủ và các bộ phận kim loại bên trong của nó phải được kết nối bằng điện đáng tin cậy và kết nối với thiết bị nối đất.
Between the grounding copper bar and the grounding of the engine room is divided into rows (or cabinet top grounding is divided into rows) between the 16mm2 yellow green and white color single-core insulated flame-retardant flexible cable reliable connection.
Tất cả các dây cáp trong tủ phải đáp ứng các yêu cầu của YD/T 1173.
Nếu bạn có chức năng báo động âm thanh, bạn phải có chức năng tắt âm thanh báo động bằng tay. Sau khi giá trị hiện tại trở lại bình thường, báo động nên được khôi phục tự động.Mức ngưỡng báo động nên được thiết lập theo yêu cầu. Ngoài ra, tủ có thể cung cấp năng lượng tắt báo động. Chỉ báo hiện tại và chỉ báo báo động nên được cài đặt trên phía sau của giá đỡ. Không nên được cài đặt trên cửa.Khi tủ cần sử dụng các dấu hiệu ánh sáng, nên sử dụng đèn LED.
Hiệu suất bảo vệ điện
Chống cách nhiệt của mỗi mạch hoạt động trong tủ (đối với mạch không được nối đất trực tiếp) với mặt đất (hoặc tủ) nên ≥ 10MΩ (sau khi đọc trong 1 phút ở 500V megohmmeter).
Each live circuit in the cabinet (or cabinet) and two non-electrically connected live circuits shall be able to withstand a sinusoidal test voltage of 2500V and 50Hz for 1min without any breakdown or arcing. Điện rò rỉ là ≤ 10mA.
Mỗi tủ đòi hỏi phải lắp đặt một hộp mở trống loại hộp. Cấu hình tiêu chuẩn có 8 mạch mở, và ampere dòng tải mở MAX được đề xuất bởi thiết kế kỹ thuật.Bốn ổ cắm nguồn điệnMột tấm chắn được lắp đặt ở phía trước của hộp phân phối điện để tránh vô tình đóng cửa không khí.

Nhãn hiệu mở không khí là: Để đảm bảo an toàn của sức mạnh thiết bị, cấm mở nó với một nhà máy nhỏ.
Mỗi kệ được trang bị với chiều dài tiêu chuẩn 500mm, chiều rộng 50mm và tấm đồng chất lượng cao phía sau 5mm làm nơi làm việc và cơ sở bảo vệ.Mỗi hàng được vòi với 20 lỗ và trang bị 20 bộ bu lông.
Chassis của tủ phải được đặt đất chặt chẽ để ngăn ngừa rò rỉ điện.Cửa có thể mở với các thiết bị điện nên được kết nối đáng tin cậy bằng dây đồng trần và các cấu trúc kim loại nối đất. Tất cả các thiết bị nối đất phải được gắn chặt và phải có các máy giặt mùa xuân hoặc nút khóa để ngăn chặn việc nới lỏng. Nếu tủ có mặt đất được bảo vệ,hoặc các thành phần điện tử khác được nối đấtCác băng nối đất được sử dụng phải được cách ly khỏi các băng nối đất chính và được kết nối với các băng nối đất chính khi được kết nối với các băng nối đất chính
