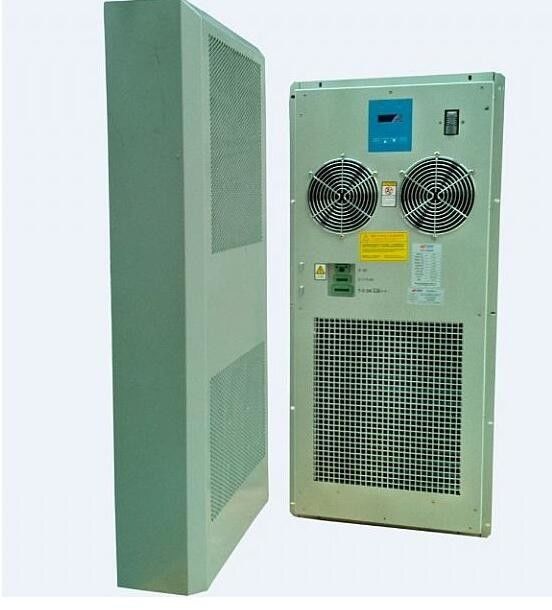

Kháng va chạm Truyền thông Cung điện thiết kế động đất Xây dựng YH9002

Tủ kệ truyền thông cách điện từ với kích thước linh hoạt YH9002

Sơ đồ dây điện của các bộ phận điện
Biểu đồ dây điện được vẽ theo các nguyên tắc điện của các thành phần và bố trí của các thành phần điện.Nó đại diện cho mối quan hệ kết nối của bộ thiết bị hoàn chỉnh và là cơ sở cho cài đặt điện, bảo trì và kiểm tra đường dây. sơ đồ dây điện nên được vẽ theo các nguyên tắc sau:
(1) Việc vẽ sơ đồ giai đoạn của sơ đồ dây điện phải phù hợp với các quy định của GB6988.6-1993 "Khai họa sơ đồ chức năng của hệ thống điều khiển";
(2) Tất cả các bộ phận điện và dây dẫn của chúng phải được đánh dấu bằng ký hiệu văn bản và số dây điện theo sơ đồ điện. terminal number and conductor number in the schematic diagram shall comply with the GB5094-1985 "Project Code in Electrical Technology" and GB4026-1992 "General Requirements for Identification and Application of Alphanumeric Systems for Electrical Equipment Terminal Blocks and Specific Wire EndsGB4884-1985 "đánh dấu dây cách điện" và các quy định khác;
(3) Không giống như sơ đồ điện, các bộ phận khác nhau của cùng một thành phần điện (sự liên lạc, cuộn dây, v.v.) phải được vẽ với nhau trong sơ đồ dây điện;
(4) Biểu đồ dây điện luôn được vẽ bằng các đường mỏng. Hai loại cáp là cáp trước và sau cáp. Nói chung, cáp được sử dụng để cáp.Đối với các thành phần điều khiển điện đơn giản, số lượng các thành phần là nhỏ và mối quan hệ dây dẫn không phức tạp.nơi số lượng các thành phần điện lớn và dây dẫn phức tạp hơn, thường sử dụng khe cắm dây điện. Miễn là số kết nối được đánh dấu trên mỗi thành phần điện, không cần thiết để vẽ kết nối giữa các thành phần.
(5) Các loại, thông số kỹ thuật, diện tích cắt ngang và yêu cầu màu sắc của các dây dẫn khác nhau được sử dụng cho dây dẫn phải được đánh dấu trong sơ đồ dây dẫn;
(6) Khi các bộ phận và mạch bên ngoài được kết nối, các đầu nối cho các dây dẫn đường cắt lớn nên được kết nối với các đầu nối.
Tóm lại, theo các yêu cầu trên, phác thảo phác thảo của tủ điều khiển điện nên được vẽ ra, kích thước của mỗi bộ phận nên được ước tính,và sau đó bản vẽ phác thảo nên được vẽ theo tỷ lệ, và nên xem xét thêm việc điều chỉnh tỷ lệ kích thước về đối xứng, vẻ đẹp và dễ sử dụng.Sau khi sự xuất hiện của tủ điều khiển điện được xác định, thiết kế cấu trúc của mỗi phần của tủ điều khiển phải được thực hiện theo các yêu cầu trên,vẽ sơ đồ lắp ráp của tủ và các bản vẽ các bộ phận của mỗi cửa bênSau đó chọn khóa cửa phù hợp cho tủ điều khiển điện.
Cuối cùng, theo các bản vẽ khác nhau, chúng ta cần phải bao quát đếm các bộ phận và vật liệu khác nhau cần thiết cho tủ điều khiển điện, và liệt kê danh sách tóm tắt, danh sách các bộ phận tiêu chuẩn,Bảng hạn ngạch tiêu thụ vật liệu chính và vật liệu phụ trợ của các bộ phận hoàn thiện được mua theo danh mục. bảng hạn ngạch, v.v. để nhân viên mua sắm, bộ phận quản lý sản xuất thực hiện việc chuẩn bị thiết bị theo nhu cầu thiết bị, làm một công việc tốt trong việc chuẩn bị sản xuất,và cũng tạo điều kiện cho việc tính toán chi phí.
3 Lắp đặt và cố định tủ
Lắp đặt tủ là cơ sở để lắp đặt thiết bị và phải được lắp đặt theo tiêu chuẩn.
(1) Trước khi lắp đặt tủ, kiểm tra xem thiết bị xả của tủ có trong tình trạng tốt, số lượng pallet thiết bị có đầy đủ,và liệu những chiếc trục và cột hỗ trợ có trong tình trạng tốt không.
(2) Mô hình tủ, thông số kỹ thuật và vị trí lắp đặt phải đáp ứng các yêu cầu thiết kế.
(3) Khúc lệch dọc của cài đặt tủ không được vượt quá 3mm, và sai số ngang không được vượt quá 2mm.Các tấm phải nằm trên cùng một mặt phẳng và song song với đường tham chiếuSự lệch trước và sau không được lớn hơn 3mm; khoảng cách giữa hai tủ không được lớn hơn 3mm.Đối với các thiết bị được sắp xếp ở một khoảng cách nhất định với nhau và được sắp xếp theo hàng, độ lệch bảng phía trước và phía sau không được lớn hơn 5 mm;
(4) Các bộ phận khác nhau của tủ không được rơi ra hoặc vỡ. Nếu sơn được lột, nó nên được sơn trước.
(5) Khi lắp đặt tủ nên vững chắc và có yêu cầu địa chấn, củng cố theo thiết kế địa chấn của bản vẽ xây dựng;
(6) Tủ không nên được lắp đặt trực tiếp trên sàn nâng.Cơ sở nên được cố định trực tiếp với mặt đất, tủ nên được cố định trên cơ sở, và sau đó sàn di động nên được đặt;
(7) Độ dày của thép kênh trong cơ sở tủ không dưới 50 mm.Thép kênh được cố định trên sàn của phòng thiết bị thông qua các bu lông mở rộng và kết nối với thanh đồng đất;
(8) Thép kênh và tủ được kết nối ổn định bằng cách hàn. Không có sơn hàn đen trên tủ. Nó phải phù hợp với thẩm mỹ.
(9) Sau khi tháp được cố định, đảm bảo rằng phía trước, phía sau, bên trái và bên phải không thể bị đẩy để đảm bảo sự ổn định của tháp.
(10) Nếu sàn xung quanh tủ cần phải được cắt, sử dụng một máy cắt để cắt nó trơn tru và loại bỏ burrs để ngăn chặn nó được cắt.
(11) Lắp đặt bảng điều khiển tủ và dành khoảng cách 800mm trước giá đỡ.;
(12) Tủ treo tường nên ở độ cao 1200mm so với mặt đất;
(13) Việc lắp đặt thiết bị và các thành phần trong tủ phải được thực hiện sau khi tủ được đặt và cố định, và các thiết bị lắp đặt trong tủ phải được gắn chắc chắn.
(14) Các ốc vít, máy giặt và máy giặt nước xuân trên tủ phải được gắn đúng cách và không được bỏ qua;
(15) Thiết bị treo treo tường phải được lắp đặt trên một bức tường phẳng và vững chắc, ít nhất 300mm so với mặt đất và phải được giữ theo chiều ngang và dọc theo tường,và độ lệch dọc phải dưới 3mm.
(16) Các lỗ trong tường phải được bảo vệ khỏi làm hỏng thành bên trong của tường.Số vít mở rộng được sử dụng để cố định tủ không được ít hơn 4 (6 cho tủ loại C treo)Nếu cần thiết, hỗ trợ nên được đặt dưới tủ để đảm bảo an toàn và ổn định của tủ.
(17) Đối với lắp đặt tủ gắn trên sàn, hãy xem xét hướng mở tủ và dễ vận hành khi lắp đặt chân đệm,ưu tiên hướng mở cửa của khoang dây điệnCửa thiết bị và cửa dây cáp phải mở hoàn toàn.
(18) Tủ phải được bảo vệ chống chớp sét.
(19) Tủ phải được đánh dấu đúng cách sau khi lắp đặt. Logo phải đồng nhất, rõ ràng và đẹp.các lỗ trong cáp tủ nên được niêm phong với đất sét chống cháyLàm một công việc tốt trong việc ngăn chặn chuột, côn trùng, nước và độ ẩm.
4 Cáp điện
4.1.1 Sự sắp xếp quyền lực của nội các
Tủ phải được trang bị một bộ các đơn vị phân phối điện cố định có thể tháo rời và thay thế (PDU) để đưa, phân phối, bảo vệ, chia,và kết nối (điện giật hoặc đầu cuối) của thiết bị tủ điệnTrong cùng một tủ, phân phối điện AC và phân phối điện DC không nên được trộn lẫn (ngoại trừ phân phối điện fan làm mát).
4.1.2 Yêu cầu về cấu trúc và lắp đặt
Đơn vị phân phối điện khuyến cáo sử dụng một cấu trúc tích hợp hình dải dọc tích hợp phân phối điện, bảo vệ và vá, và mặt trước của nó có thể tháo rời,làm cho nó dễ dàng để cài đặt và thay thế các mô-đun vá và đầu nối (cáp); Việc giới thiệu, phân phối, bảo vệ và tách phần riêng biệt của phần cắm của cấu trúc, trong đó việc giới thiệu năng lượng, phân phối,Phần bảo vệ của thiết bị ở phía trên hoặc dưới của đơn vị phân phối điện, và phần cắm vẫn là một cấu trúc đơn vị thanh dọc. The installation position of the vertical bar-type integrated power distribution unit or split-unit plug-in unit is generally the rear side of the cabinet (power cable tie bar or outside of the cable channel)Trong trường hợp đặc biệt, có thể có một đơn vị phân phối điện ở bên trái và bên phải (không được khuyến cáo).
4.1.3 Đơn vị phân phối điện AC
A. Đơn vị phân phối điện phải có khả năng đưa cả A và B nguồn cung cấp điện kép cùng một lúc.Chúng nên hoàn toàn độc lập với nhau (bao gồm cả dây nối đất) và được cung cấp điện riêng biệtĐối với tủ không có yêu cầu cung cấp điện hai kênh, chỉ có thể đưa vào một nguồn cung cấp điện.
B. Sức mạnh đầu vào của đơn vị phân phối điện thường sử dụng nguồn điện ba dây một pha (220V). Trong các trường hợp đặc biệt, một nguồn điện ba pha bốn dây (380V) có thể được sử dụng.Nó cũng có thể được hình dung với các yêu cầu đặc biệt cho an toàn nguồn cung cấp điện, sử dụng bốn chiều nguồn cung cấp năng lượng giới thiệu.
C. Cổng đầu vào của nguồn điện phải được trang bị một nhóm đầu cuối, có thể kết nối các cáp dưới 16 mm2 và có thể cài đặt các thiết bị đo điện theo yêu cầu.Mỗi nhánh đầu ra nên được trang bị một nhóm đầu cuối hoặc ổ cắm để cung cấp cho thiết bị với điều kiện điện.
D. Một thiết bị bảo vệ quá dòng và mạch ngắn độc lập phải được cung cấp cho nguồn điện vào của tủ;và một thiết bị bảo vệ quá điện và mạch ngắn độc lập phải được cung cấp cho mỗi nhánh đầu ra.
E. Thiết bị bảo vệ có thể sử dụng công tắc không khí AC (được khuyến cáo) hoặc công tắc ngắt kết nối an toàn, được lắp đặt trên đường pha của toàn bộ đầu vào hoặc đầu ra để tạo điều kiện hoạt động và thay thế,và đáp ứng các yêu cầu phân tán nhiệtĐánh giá của thiết bị bảo vệ phải phù hợp với tổng đầu vào hoặc đầu ra shunt đánh giá phù hợp.
¢ Nếu chọn công tắc không khí, nó phải tuân thủ các yêu cầu của GB 10963.1 và chế độ kích hoạt tức thời phải là loại C (phạm vi kích hoạt > 5 In ~ 10 In).
Nếu chọn công tắc bảo hiểm, nó phải tuân thủ các yêu cầu của GB 14048.3, trong đó bộ an toàn phải đáp ứng các yêu cầu có liên quan của GB/T 13539.5, và phạm vi và loại sử dụng là loại gG.
