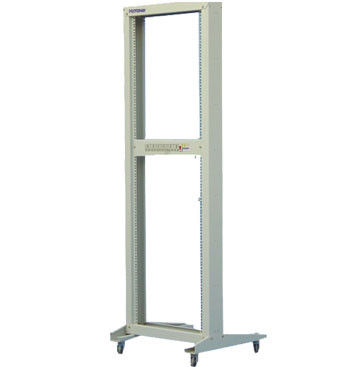

Metal Cover Network Rack Cabinet Server Rack Shelf Với OEM Định dạng tùy chỉnh YH2012

Không khí nhiệt điện từ cách ly stront an toàn Network Rack Cabinet YH2012

Tủ tiêu chuẩn được sử dụng rộng rãi trong thiết bị mạng máy tính, thiết bị truyền thông không dây và xếp chồng thiết bị điện tử.Tủ có lợi thế của bảo vệ điện từ tăng cườngĐối với một số tủ cao cấp, chúng cũng có khả năng lọc không khí.Cải thiện môi trường làm việc của thiết bị chính xác.

Nhiều thiết bị kỹ thuật sử dụng một màn hình rộng 19 inch, vì vậy một tủ 19 inch là tủ tiêu chuẩn phổ biến nhất.cũng như nhập khẩu và nội địaGiá và hiệu suất cũng rất rõ ràng. Giá của tủ cùng kích thước và các cấp độ khác nhau có thể khác nhau nhiều lần.Người dùng chọn một tủ tiêu chuẩn theo các điều kiện cụ thể và ngân sách của việc lắp đặt thiết bị chồng lên nhau để chọn sản phẩm phù hợpCấu trúc của tủ tiêu chuẩn tương đối đơn giản, bao gồm khung cơ bản, hệ thống hỗ trợ nội bộ, hệ thống dây điện và hệ thống thông gió.Tủ tiêu chuẩn có thể được chia thành nhiều lớp hiệu suất và giá tùy thuộc vào loại lắp ráp và vật liệu được sử dụng. Tủ tiêu chuẩn 19 inch có ba chỉ số chung: chiều rộng, chiều cao và chiều sâu. Mặc dù chiều rộng lắp đặt của thiết bị bảng điều khiển 19 inch là 465.1mm, nhưng không có chỉ số nào khác.chiều rộng vật lý chung của tủ là 600mm và 800mm. Chiều cao thường là từ 0.32--2.0M, và kích thước tủ chung bao gồm: 0.32 mét, 0.45 mét, 0.6 mét, 1.0 mét, 1.2 mét, 1.4 mét, 1.6 mét, 1.8 mét, và 2.0 mét.Nó phụ thuộc vào số lượng thiết bị trong tủ và phong cách đồng bộ. Độ sâu của tủ thường là từ 350mm-1000mm, phụ thuộc vào kích thước của thiết bị trong tủ. Thông thường, nhà sản xuất cũng có thể tùy chỉnh sản phẩm với độ sâu đặc biệt.Độ sâu bình thường của tủ 19 inch là 500mm, 600mm, 700mm, 800mm. Chiều cao của thiết bị được lắp đặt trong một tủ tiêu chuẩn 19 inch được đại diện bởi một đơn vị đặc biệt "U", 1U = 44,45mm.Các tấm thiết bị sử dụng tủ tiêu chuẩn 19 inch thường được sản xuất theo thông số kỹ thuật của nU (n đại diện cho số lượng)Đối với một số thiết bị phi tiêu chuẩn, hầu hết trong số họ có thể được cài đặt vào khung khung 19 inch với các bộ điều hợp bổ sung và cố định.

Các vật liệu của tủ có liên quan chặt chẽ đến hiệu suất của tủ.Các vật liệu được sử dụng để sản xuất tủ tiêu chuẩn 19 inch chủ yếu bao gồm vật liệu nhôm và tấm thép cán lạnhCác tủ làm bằng vật liệu nhôm nhẹ hơn và phù hợp với việc xếp chồng các thiết bị nhẹ và tương đối rẻ tiền. Các vật liệu nhôm cũng được nhập khẩu và sản xuất trong nước.Do sự khác biệt về kết cấu, có một sự khác biệt nhất định trong tính chất vật lý của các tủ được sản xuất, đặc biệt là trong các tủ lớn hơn.Tủ làm bằng tấm thép cán lạnh có độ bền cơ học cao và khả năng chịu đựng lớnĐộ dày và chất lượng của tấm thép được sử dụng trong các sản phẩm tương tự và quá trình liên quan trực tiếp đến chất lượng và hiệu suất của sản phẩm.Một số tủ rẻ tiền được làm bằng tấm sắt mỏng thông thườngMặc dù giá rẻ và ngoại hình không tệ, hiệu suất tự nhiên bị ảnh hưởng.Các tủ tiêu chuẩn 19 inch thường là các loại hàn và lắp ráp tích hợp. loại hàn tích hợp là tương đối rẻ tiền, quá trình hàn và vật liệu sản phẩm là chìa khóa cho loại tủ này,và một số sản phẩm kém chất lượng dễ bị biến dạng khi chịu tải trọng nặngLoại lắp ráp là hình thức phổ biến nhất hiện nay. Nó là lỏng lẻo trong bao bì, và có thể được lắp ráp nhanh chóng khi cần thiết. Hơn nữa, điều chỉnh là thuận tiện và linh hoạt.Một số sản phẩm kém thường có giao diện thô, và chúng khó lắp ráp và di chuyển. Mức độ sản xuất và quá trình phun bề mặt của các tủ khác, cũng như độ mịn của ngăn ngăn bên trong, đường ray hướng dẫn, đường ray trượt,Thùng dây cáp, và ổ cắm, và chất lượng của phụ kiện, cũng là tiêu chuẩn tham chiếu cho chất lượng của tủ tiêu chuẩn.Một tủ tiêu chuẩn tốt không chỉ ổn định mà còn phù hợp với các quy định an toàn thông thường

Fan, và các thiết bị được cài đặt một cách ổn định, cố định và ổn định.thiết bị bên trong tủ được phân phối đồng đều, và các phụ kiện là phong phú, có thể phù hợp với các ứng dụng khác nhau.

Cơ thể tủ đáp ứng các yêu cầu của thiết kế phòng lõi hiện đại thường có các tính năng sau.

(1) Khu vực thông gió của cửa trước và cửa sau không ít hơn 5355cm2, đáp ứng các yêu cầu thông gió được quy định bởi các nhà sản xuất máy chủ lớn.

Đáp ứng các yêu cầu của khu vực thông gió của cửa trước tủ

(2) Cột dọc có thể dễ dàng điều chỉnh để đáp ứng các yêu cầu của các độ sâu lắp đặt khác nhau.

(3) Tất cả các thiết bị phù hợp với tiêu chuẩn EIA-310-D có thể được lắp đặt chính xác.

(4) Các kênh chuyên dụng quản lý cáp phía sau tích hợp cho phép người dùng dễ dàng đặt, quản lý và vận hành một số lượng lớn các cáp dữ liệu,ngay cả khi thiết bị kệ được lắp đặt trong tủ hoặc lắp đặt trong tủDễ dàng hoàn thành.

(5) Thông qua kênh phân phối điện phía sau, người dùng có thể dễ dàng lắp đặt nhiều loại đơn vị phân phối điện (PDU) lắp đặt theo chiều dọc mà không chiếm không gian lắp đặt tủ có giá trị.Các kênh phân phối điện chuyên dụng để phân phối điện thuận tiện

Một số lượng lớn các ổ cắm điện được cung cấp cho các thiết bị gắn trên tủ, và không ít hơn 21 ổ cắm điện IEC có thể được cung cấp trong kênh phân phối điện ở một bên của tủ.

(6) Các dây cáp điện và dây cáp dữ liệu có thể từ khay cáp ở trên cùng của tủ hoặc từ không gian dưới của sàn nâng.phần trên của tủ và phần dưới của tủ cần phải cung cấp đủ cáp để đi vào cổng truy cậpTrong một số môi trường, các cáp điện hoặc cáp dữ liệu có thể cần phải được đặt từ một tủ lắp đặt cạnh nhau đến tủ khác bên cạnh nhau.Cổng kênh cáp bên phải được cung cấp trên các kênh cáp ở phía sau của tủ để đáp ứng yêu cầu này. cần.

(7) Cột lắp đặt dọc của tủ cho thấy vị trí chính xác của mỗi "U",loại bỏ rắc rối của người dùng liên tục tìm kiếm vị trí lắp đặt và tạo điều kiện cho việc lắp đặt của người dùng.

(8) Cửa trước, cửa sau và bảng bên có thể bị khóa và chỉ có thể mở bằng chìa khóa được cung cấp.

(9) Thiết kế khung đã được chứng minh, các thanh gắn tiêu chuẩn vững chắc và các bánh xe hạng nặng cung cấp chỉ số tải tĩnh và động ít nhất 900kg.

(10) Có nhiều nút nối đất để cung cấp các điểm nối đất phù hợp cho các thiết bị được lắp đặt trong tủ và tất cả các bộ phận kim loại độc lập.

Trong quá trình lắp đặt thiết bị và bảo trì thường xuyên, việc loại bỏ cửa tủ hoặc các tấm bên có thể mang lại sự tiện lợi bất ngờ.
