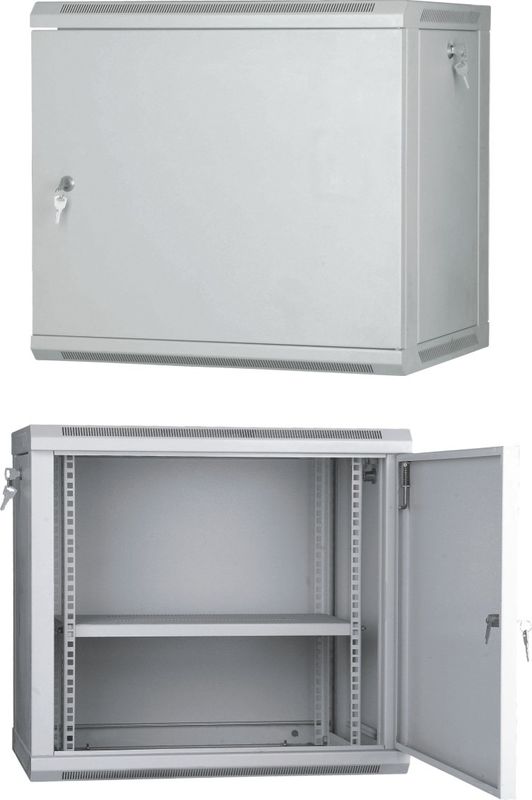

Hạt nhiệt kích thước linh hoạt Cabinet rack mạng cách ly điện từ YH2006

Đơn vị quản lý không khí

Đơn vị quản lý luồng không khí chủ yếu được sử dụng để ngăn không khí lưu thông nhiều lần trong tủ và cải thiện hiệu quả làm mát của phòng thiết bị.Thông thường được chia thành hai chế độ thụ động và hoạt động.

1. Đơn vị quản lý luồng không khí thụ động

Các đơn vị quản lý luồng không khí thụ động thường sử dụng các thành phần thụ động để thay đổi sự phân bố luồng không khí.tấm trống thúc đẩy lưu thông không khí bình thường trong khoang bằng cách chiếm không gian kệ không sử dụng, và là thiết kế mô-đun, không có công cụ có thể nhanh chóng và dễ dàng được lắp đặt vào một EIA-31019 in. rack hoặc có một lỗ gắn hình vuông Trong tủ.

Các bộ đệm kim loại được sử dụng trong trường hợp các hướng dẫn có sợi, cho phép lưu lượng không khí bị chặn trong khi cho phép cáp đi từ phía trước của giá đỡ sang phía sau của giá đỡ.

Sử dụng bộ phao kiểm soát không khí bao gồm các phao 1U, 2U, 4U, 8U ngăn không khí tuần hoàn lại bằng cách chiếm không gian kệ không sử dụng.

2. Đơn vị quản lý luồng không khí hoạt động

Các đơn vị quản lý lưu lượng không khí hoạt động thường sử dụng các thiết bị hoạt động để thay đổi lưu lượng không khí trong tủ.

(1) Phân phối luồng không khí bên cạnh. Thiết bị kệ với luồng không khí bên cạnh đặt ra nhiều thách thức cho các nhà quản lý cơ sở CNTT, đặc biệt là trong lĩnh vực làm lạnh.Bởi vì hầu hết các tủ được thiết kế cho dòng chảy không khí từ phía trước đến phía sau, rất khó để duy trì nhiệt độ hoạt động lý tưởng trong thiết bị thông gió bên.Nó cho phép các tủ được đặt cạnh nhau một một mà không chặn dòng chảy không khí.

Đơn vị cung cấp không khí bên kệ thường là một tủ 2U với các sản phẩm cung cấp không khí cho luồng không khí bên giữa các thiết bị mạng hoặc máy chủ.Nó hút không khí với nhiệt độ điều chỉnh và độ ẩm từ phía trước của tủ và gửi nó đến lối vào lưu lượng không khí ở phía bên của thiết bị mạngBằng cách này, tuổi thọ của thiết bị được kéo dài bằng cách cung cấp nhiệt độ đầu vào phù hợp.

Các

Sản phẩm này được khuyến cáo cho một hoặc nhiều thiết bị mạng được xếp chồng lên nhau trong kệ.Người sử dụng có thể cấu hình luồng không khí thông qua các van hướng dẫn luồng không khí thay thế.

(2) Quản lý luồng không khí phía sau: Trong môi trường thiết bị mật độ cao, các phương pháp tiêu hao nhiệt truyền thống thường không hiệu quả.Cài đặt kệ mật độ cao có thể gây ra quá nóng thiết bị CNTT và gây ra thời gian ngừng hoạt độngThiết bị xả rack thu thập không khí nóng được xả ra và đưa nó trở lại các ống thông gió, loại bỏ các điểm nóng trong dữ liệu.Với cơ chế điều chỉnh tốc độ quạt tự động dựa trên nhiệt độVới màn hình LCD của thiết bị, người dùng có thể xem nhiệt độ rack, theo dõi điều kiện báo động và điều chỉnh cài đặt thiết bị.Khí thải rack có thể được theo dõi và điều khiển từ xa thông qua thẻ quản lý mạng tích hợpSản phẩm tiết kiệm không gian này được cài đặt ở phía sau của tủ đáp ứng các yêu cầu mà không chiếm không gian của bàn.

(3) Quản lý luồng không khí phía trước.Đơn vị phân phối không khí phía trước được gắn trên kệ là một sản phẩm quầy quạt gắn trên kệ độc đáo hoạt động với các hệ thống điều hòa không khí chính xác hiện có để cung cấp không khí lạnh cho các thiết bị trong khoang. The air distribution equipment is connected to the living floor and directs the supplementary air directly into the cabinet to prevent it from mixing with the outside hot air before reaching the equipment requiring refrigeration.

Thiết bị phân phối không khí kiểu rack có thể loại bỏ sự khác biệt nhiệt độ giữa phía trên và phía dưới của vỏ,và nó cũng có thể ngăn chặn việc lưu thông lại khí thải với nhiệt độ cao từ lối vào vào vỏ.

Đối với các khoang giá, thiết bị điều hòa không khí gắn trên giá với tải trọng định số hơn 1,5 kW là phù hợp. Nó có thể cung cấp luồng không khí tối đa 3,0 kW.Nếu thiết bị điều hòa không khí dưới lòng đất không thể đáp ứng nhu cầu của thiết bị viễn thông gần đó, các thiết bị được đề cập ở trên cũng phải được sử dụng trên sàn nhà.
